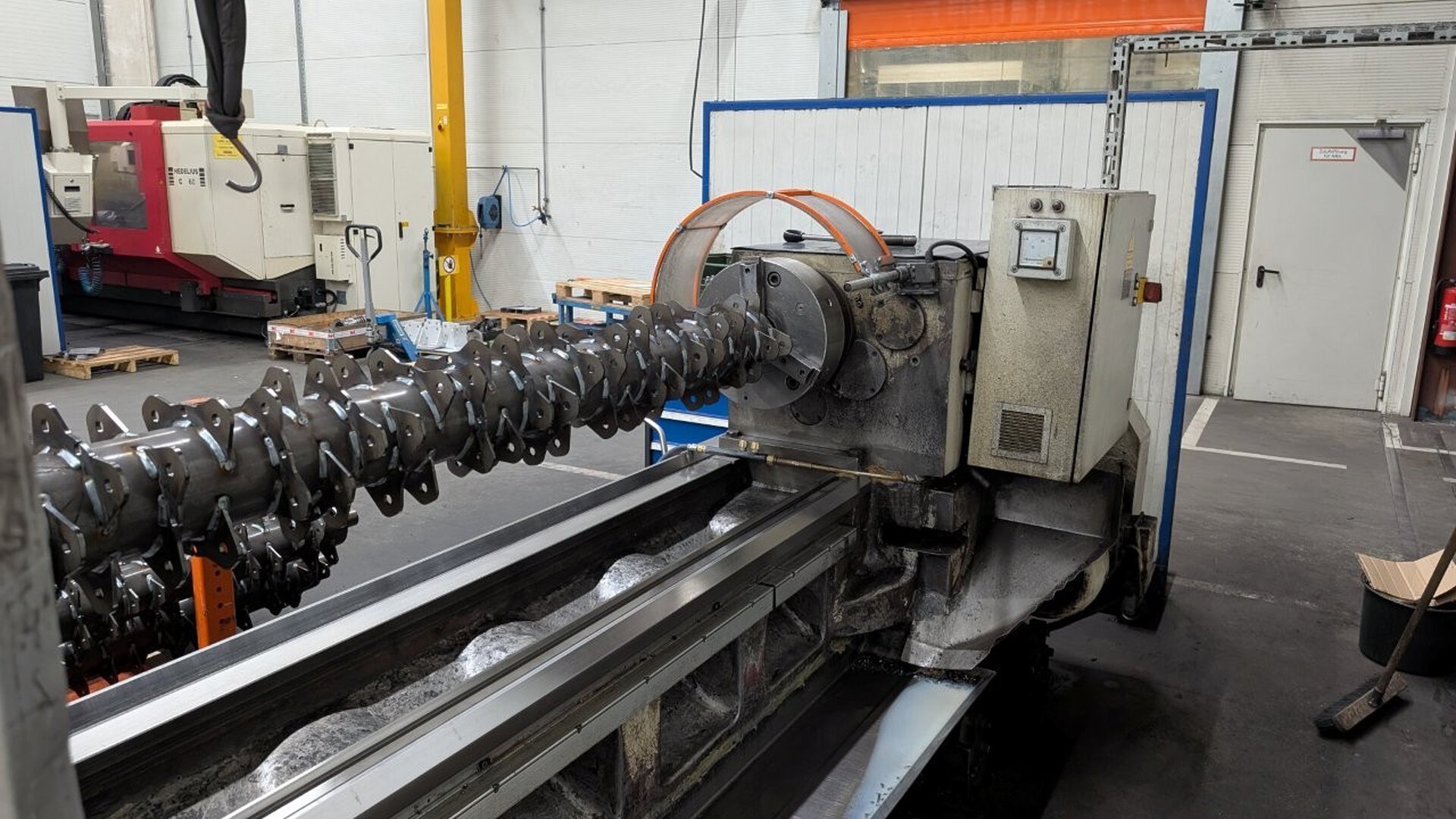

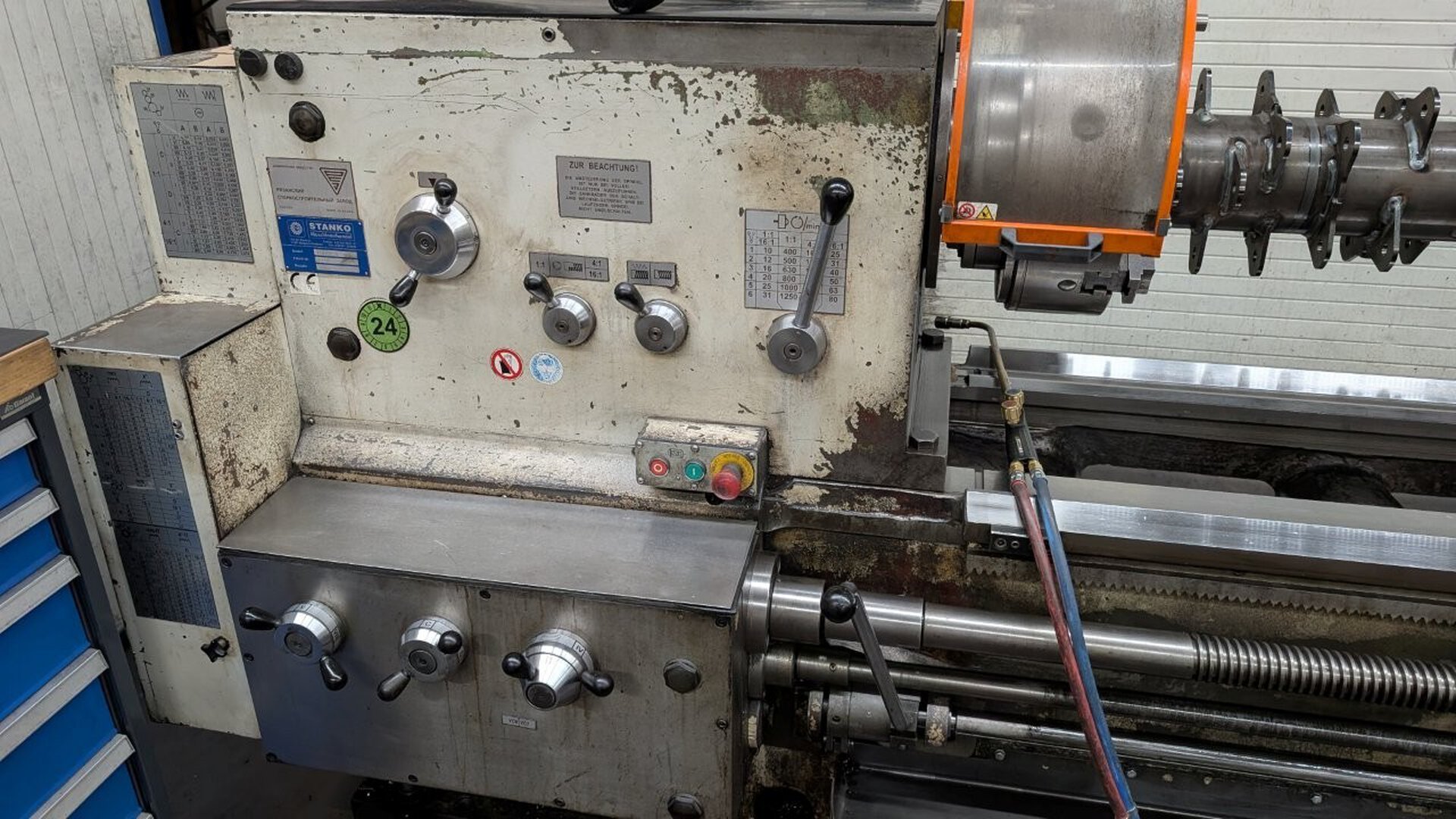

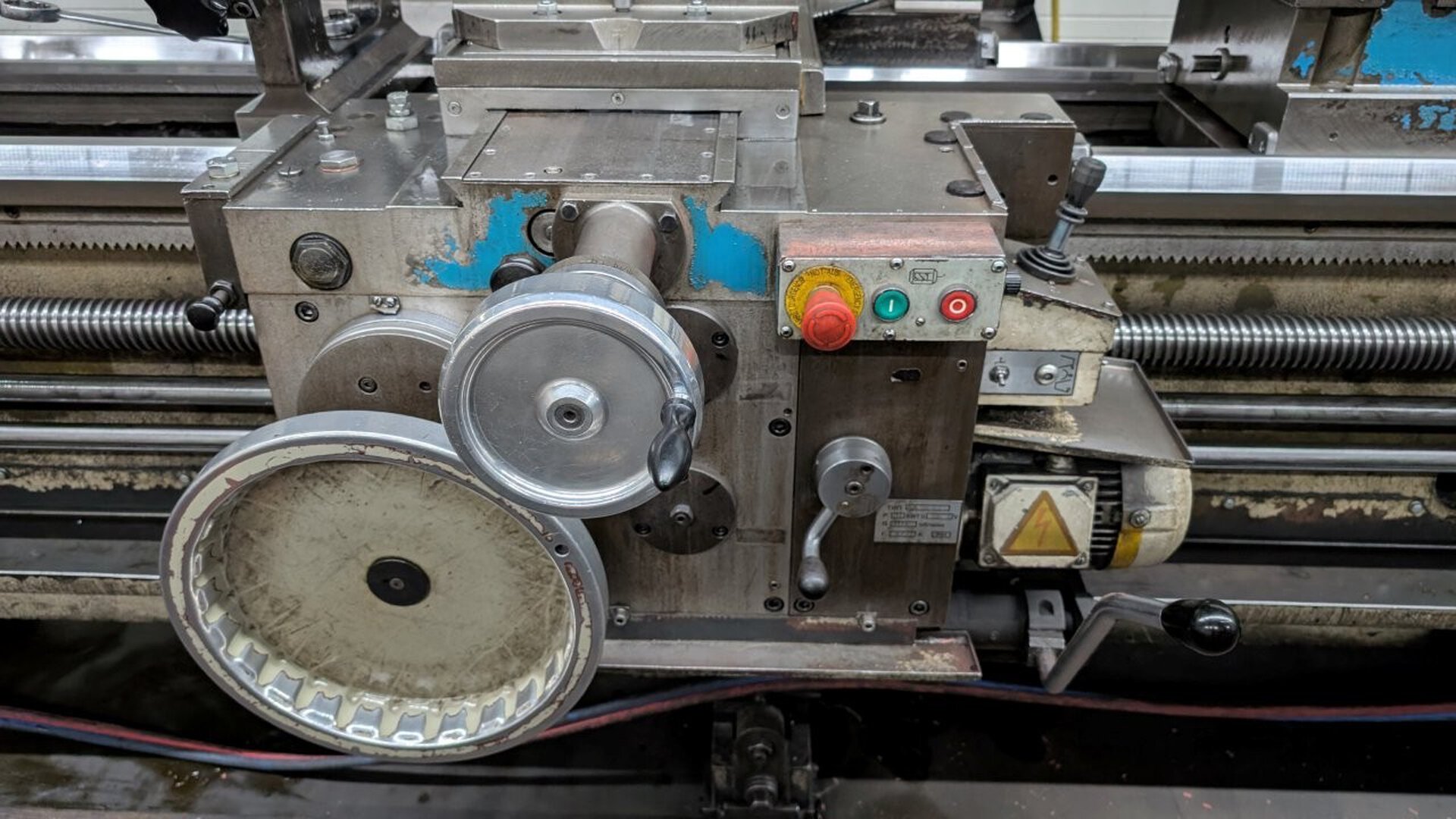

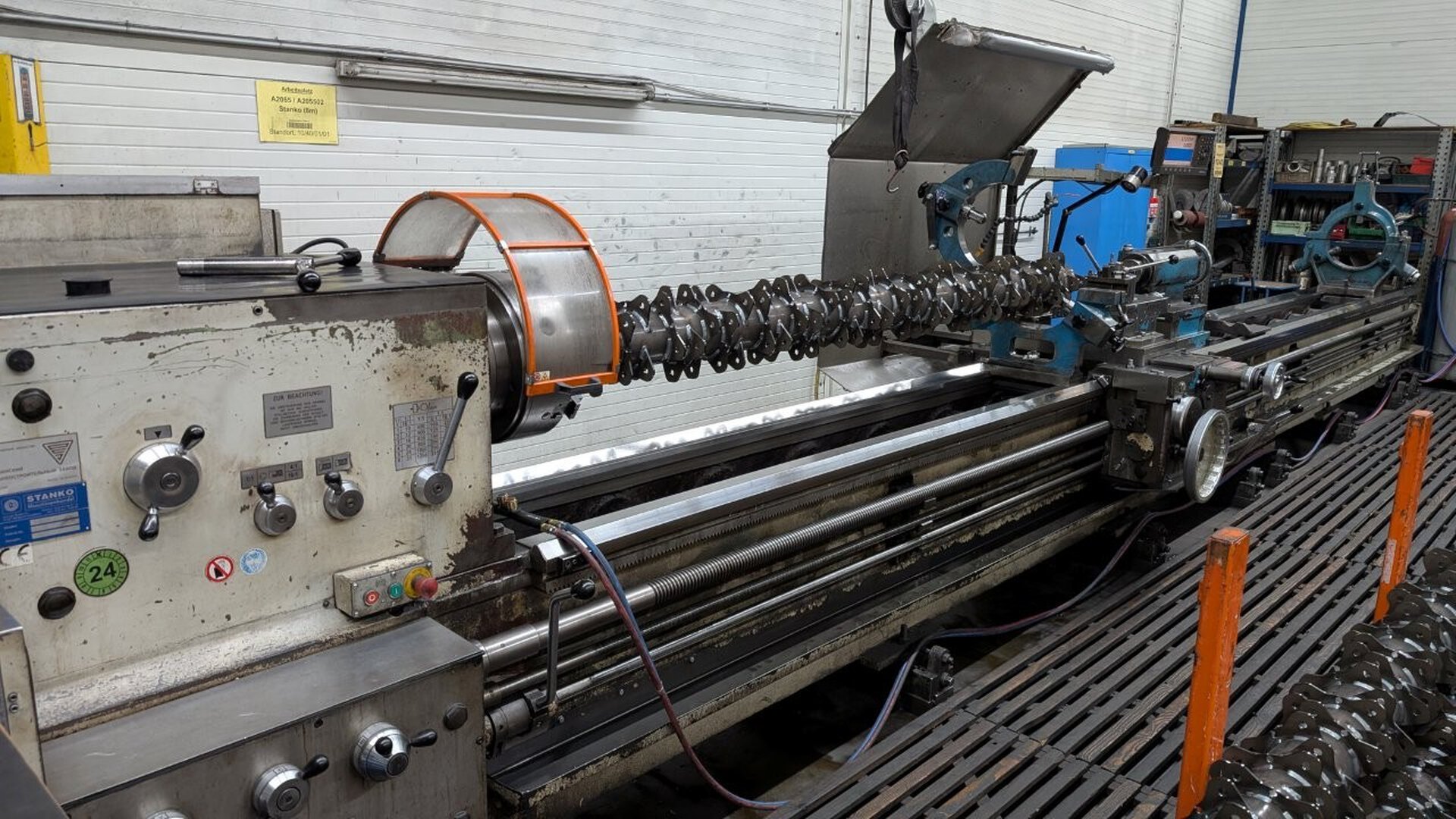

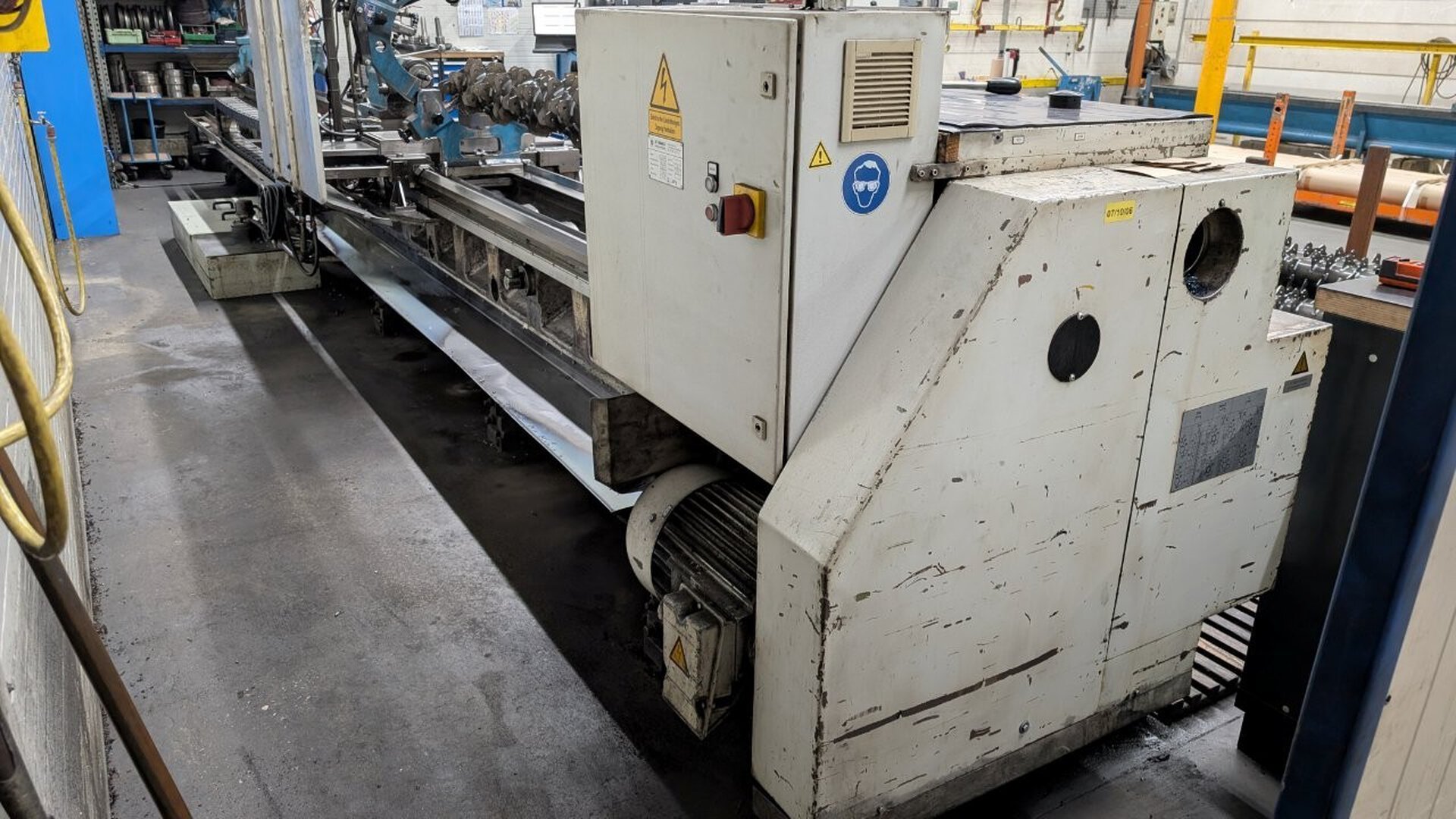

STANKO 16K40
Leit- und Zugspindeldrehmaschine
Price is negotiable
Manufacturer: STANKO
- Baujahr: 2004
- Metallbearbeitung > Drehmaschinen > Leit- und Zugspindeldrehmaschine
- Lieferzeit: immediately
- Steuerungsart: CNC
- Status: Gebraucht
Produktnr. 3402-250808
Technische Details
| Drehlänge | 450 | mm |
|---|---|---|
| Drehdurchmesser über Bett | 800 | mm |
| Drehdurchmesser über Support | 490 | mm |
| Pinolenverstellung | 240 | mm |
| Vorschübe – längs | 0.06–1,4 | mm/U |
| Bohrung | 105 | mm |
| Drehzahlbereich | 10–1250 | U/min |
| Oberschlitten | 0,019–0,434 | kW |
| Hauptantriebsmotor | 18,5 | kW |
| Eilgang längs | 5,2 | mm/min |
| Eilgang quer | 2 | m/min |
| Spindelkopf | nach DIN 55022 – Größe:11 | |
| Max. Werkstückgewicht | 3500 | kg |
| Länge der Kröpfung | 570 | mm |
| Aufnahmekegel | 115 | metr. |
| Metrisches Gewinde | 1–224 | mm |
| Zoll | 28–0,25 | Gang/Zoll |
| Modul | 0,25–56 | |
| Gewindesteigung | 112–0,5 | |
| Drehmeißel-Schaftquerschnitt | 40 × 32 | |
| Tischverfahrweg – horizontal | 445 | mm |
| Verstellung des Oberschlittens | 220 | mm |
| Schwenkwinkel max. | +/- 90 | Grad |
| Skalenwert | 1 | Grad |
| Querverstellung | +/- 10 | mm |
| Anzahl | 22 | |
| Vorschübe quer | 0,024–0,518 | mm/min |
| Kühlmittelpumpe | 0,12 | kW |
| Maschinenabmessungen LxBxH | 5350 × 1860 × 1625 | m |
| Maschinengewicht ca. | 6.200 | kg |
Besondere Merkmale:
- Maschinengestell gegossen, starre Bauart
- Gehärtete und geschliffene Zahnräder
- Gehärtete und geschliffene Bettführungen
- Elektromagnetische Bremskupplung zur
Spindelabbremsung
- Selbstgang im Obersupport
- Spindelkopf Kurzkegel DIN 55022
- Eilgang längs und quer durch Knopfbedienung
- Zentrale Spindel und Supportschmierung
- Hauptspindellager, zweireihige
Zylinderrollenlager
- Oberschlitten +/ 90° schwenkbar
- Teileinrichtung für mehrgängige Gewinde
- Reitstockverstellung auf Kugellager
NORMALZUBEHÖR:
1 komplette elektrische Ausrüstung 220/380 V,
50 Hz.
1 Maschinenleuchte 24 V
1 Satz Wechselräder

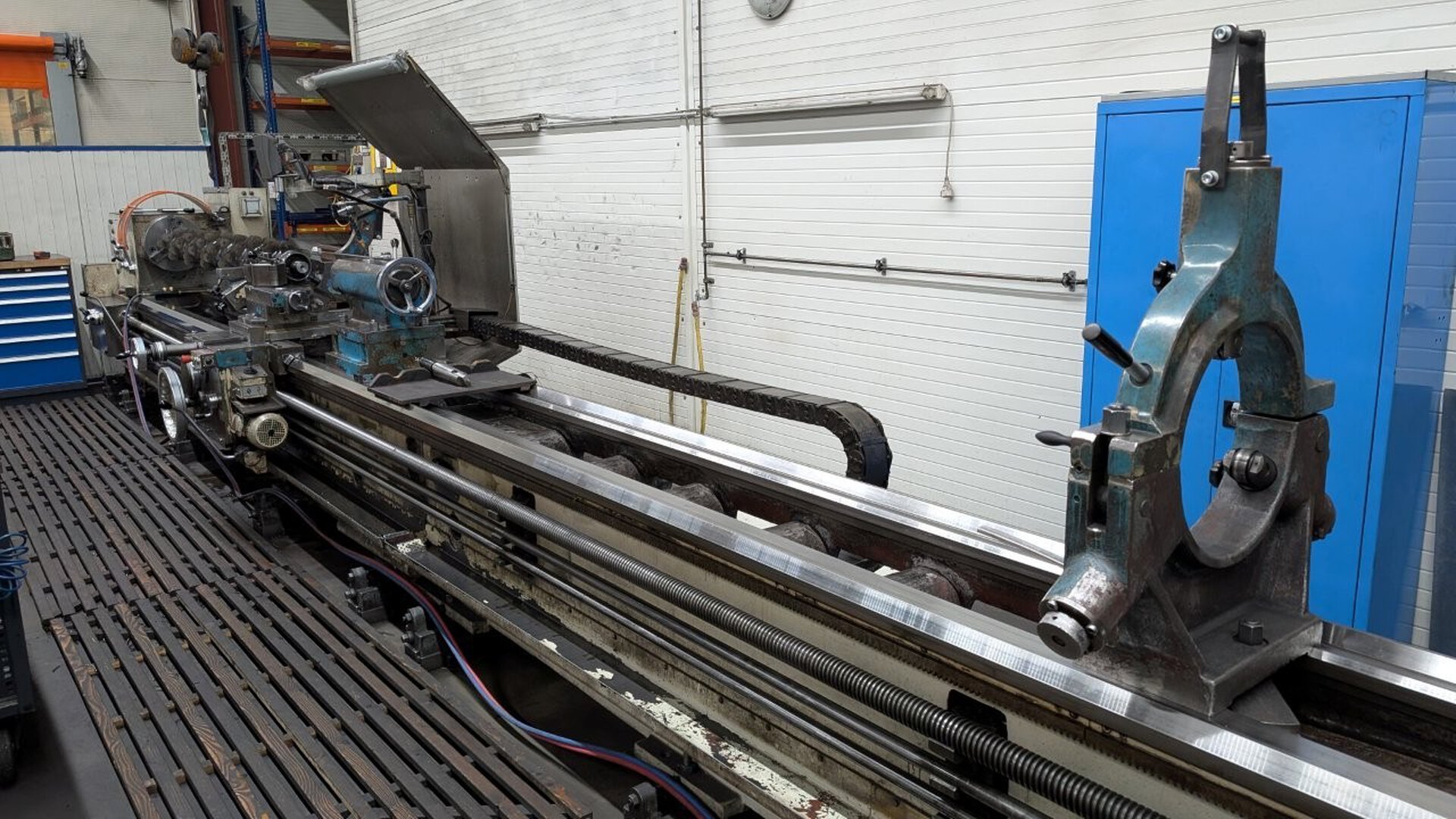

1 Setzstock feststehend, ® 20–350 mm (ab/1500 mm)
1 Setzstock mitlaufend, ® 20–150 mm
1 Planscheibe ® 800 mm
1 Vierfach-Stahlhalter
1 Kühlmitteleinrichtung
13-Backen-Futter ® 400 mm incl. Schlüssel
1 Späneschutz
1 Teileinrichtung für mehrgängige Gewinde
1 Satz Maschinenwerkzeuge
1 Satz technische Unterlagen, enthaltend:
- Betriebsanleitung
- Elektroschaltplan
- Konformitätserklärung (CE)
